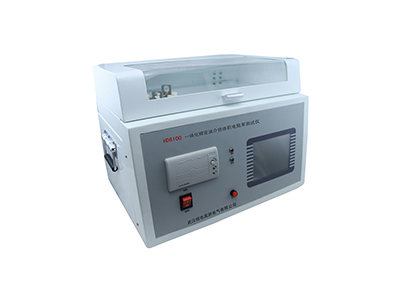

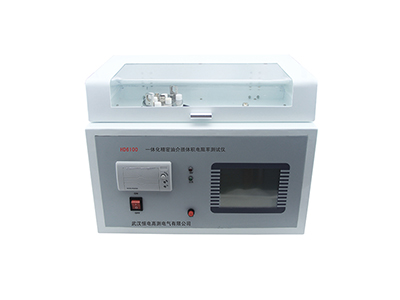

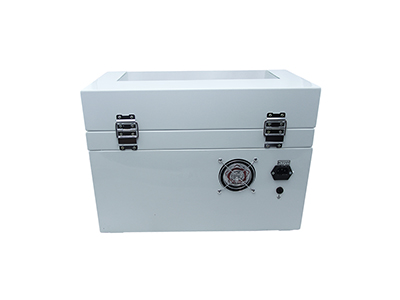

HD6100 油介損自動測試儀
本產品是用于絕緣油等液體絕緣介質的介質損耗角及體積電阻率測試的一體化結構的儀器。
持之以恒，服務電力
十年高壓試驗設備制造廠家
全國服務熱線400-027-1996
全國服務熱線400-027-1996
服務熱線400-027-1996
? ? ? ?HD6100一體化油介損體積電阻率測試儀是用于絕緣油等液體絕緣介質的介質損耗角及體積電阻率測試的一體化結構的儀器。內部集成了介損油杯、溫控儀、溫度傳感器、介損測試電橋、交流試驗電源、標準電容器、高阻計、直流高壓源等主要部件。其中加熱部分采用了高頻感應加熱方式，該加熱方式具備油杯與加熱體非接觸、加熱均勻、速度快、控制方便等優點。
? ? ? ?交流試驗電源采用AC-DC-AC轉換方式，有效避免市電電壓及頻率波動對介損測試準確性影響，即便是發電機發電，該儀器也能正確運行。內部標準電容器為SF6充氣三極式電容，該電容的介損及電容量不受環境溫度、濕度等影響，儀器長時間使用后仍然精度一致。
產品特點
? ? ? ?1、高頻感應加熱方式，加熱均勻、速度快、控制方便。
? ? ? ?2、采用全數字技術,智能自動化測量。
? ? ? ?3、大屏幕液晶顯示,全中文菜單 ,測量結果可以打印輸出。
產品參數
| 使用條件 | 0℃~40℃ ? RH＜80%? | |
| 電 ? ?源 | AC 220V±10% ?頻率無限制? | |
| 高壓輸出 | 1000V~22000V AC ?體積電阻率500V ? AC | |
| 精 ? ?度 | 2%? | |
| 容 ? ?量 | 50VA ? 輸出電流25mA | |
| 溫控感應爐? | 至大功率800W? | |
| 溫度測量范圍? | ＜110℃? | |
| 溫度測量誤差 | ±0.5℃ | |
| 控溫誤差 | ±1℃? | |
| 控溫時間 | 室溫到90℃ ?小于20min | |
| 測量范圍 | tgθ ? ?無限制 | |
| Cx ? ?1PF-200PF | ||
| Rx ? ?10M-10T? | ||
| 精 ? ?度 | △tg θ： | ±(讀數*1.0%+0.020%)? |
| △Cx： | ±(讀數*0.5%+1PF)? | |
| △Rx： | ±(讀數*10%)? | |
| 相對介電常數 | εr | 自動計算? |
| 體積電阻率 | p | 自動計算? |
| 外形尺寸 | 450(L)*310(W)*360(H) | |
| 重 ? 量 | 20Kg? | |
