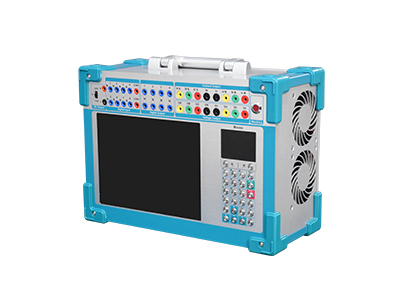

HDJB-1200S便攜式六相繼電保護測試儀
工控機型六相相繼電保護測試儀，適用于 110KV 及以上保護調試校驗，功能模塊豐富。
持之以恒，服務電力
十年高壓試驗設備制造廠家
全國服務熱線400-027-1996
全國服務熱線400-027-1996
服務熱線400-027-1996
產品概述
? ? ? ?工控機型六相相繼電保護測試儀，適用于 110KV 及以上保護調試校驗，功能模塊豐富。
產品特點

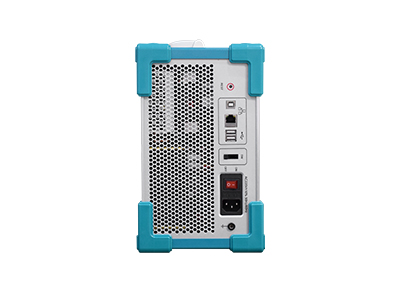

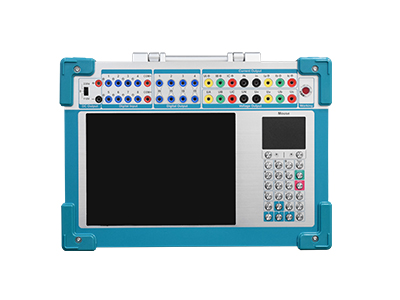

? ? ? ?本設備具有6相電壓6相電流輸出，適用于各種類型繼電保護裝置試驗。六相繼電保護測試儀每相電壓可輸出120V，每相電流30A，六相電流并聯可輸出180A，該儀器采用高性能工控機作為控制微機，直接運行Windows操作系統裝置面板帶有10.4寸LED顯示屏，觸摸板鼠標和優化鍵盤，不用外接鼠標或鍵盤可直接使用，裝置背板設有USB口，通信口等可方便的進行數據存取，數據通信和進行軟件升級等。
產品參數
1．交流電流源（6*30A）
| 單相電流輸出（有效值） | 0–30A/相，精度：0.2% ?±5mA |
| 六相并聯輸出(有效值) | 0–180A/六相同相位并聯輸出 |
| 相電流長時間允許工作值(有效值) | 10A |
| 每相最大輸出功率 | 320VA |
| 三相并聯電流最大輸出功率 | 1000VA |
| 三并電流最大輸出允許工作時間 | 5s |
| 頻率范圍 | 0–1000Hz，精度0.001Hz |
| 諧波次數 | 2–20次 |
| 相位 | 0–360°，精度0.1° |
2．直流電流源
| 直流電流輸出 | 0–±10A/相，精度：0.5% ?±5mA |
3．交流電壓源
| 單相電壓輸出（有效值） | 0–120V/相，精度：0.2% ?±5mV |
| 線電壓輸出（有效值） | 0–240V |
| 相電壓/線電壓輸出功率 | 75VA/100VA |
| 頻率范圍 | 0–1000Hz，精度：0.001Hz |
| 諧波次數 | 2–20次 |
| 相位 | 0–360°，精度：0.1° |
4．直流電壓源
| 單相電壓輸出幅值 | 0–±160V，精度：0.2% ?±5mV |
| 線電壓輸出幅值 | 0–±320V |
| 相電壓/線電壓輸出功率 | 90VA/180VA |
5．開關量端子
| 開關量輸入端子 | 8對 |
| 空接點 | 1–20mA，24V 裝置內部有源輸出 |
| 電位翻轉 | 無源接點：低阻短接信號
有源接點：0-250V DC |
| 開關量輸出端子 | 4對，空接點，遮斷容量：110V/2A，220V/1A |
6．其他
| 時間范圍 | 1ms–9999s，測量精度：1ms |
| 手提系列單機體積重量 | 體積 328 x 157 x 267mm3，約15Kg |
| 電源 | AC220V±10%，50Hz，10A |
7．交流電流工作時間
| 10A≥工作電流 | 工作時間＞60分鐘 |
| 20A≥工作電流≥10A | 工作時間＞70S |
| 30A≥工作電流≥20A | 工作時間＞15S |
| 工作電流≥30A | 工作時間＞5S |
